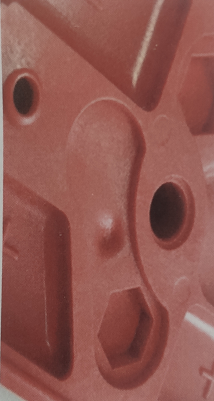

注射壓力也稱為激勵(lì)壓力、填充壓力或第一階段注射壓力。注射壓力的作用是保證注射過程中始終有充沛的壓力，避免因壓力受限而影響填充速度的情況發(fā)生。如果填充壓力限制了填充速度，材料的剪切速率就會(huì)發(fā)生變化(當(dāng)出現(xiàn)壓力受限時(shí)，壓力將控制填充過程，于是填充速度或流動(dòng)速率便趨不穩(wěn)，正在進(jìn)行剪切的塑料溫度也會(huì)隨之波動(dòng)，從而造成收縮不均)。

     設(shè)定注射壓力時(shí)，應(yīng)從能夠填滿95%產(chǎn)品的水平開始。完成相對(duì)黏度測(cè)試后(請(qǐng)參見第6章的測(cè)試程序),可選擇一擋最佳的注射速度， 然后緩慢調(diào)低填充壓力直至填充時(shí)間開始發(fā)生變化。填充時(shí)間開始增加的位置，就是壓力開始影響填充速率的節(jié)點(diǎn)。

     塑料制品廠應(yīng)考慮到正常操作中存在黏度變化的可能性，填充壓力的設(shè)定點(diǎn)應(yīng)高于切換壓力150 ~ 250 psi ( 1 psi = 6.895 kPa)。

模具的斜滑塊抽芯機(jī)構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時(shí)，可采用斜滑塊機(jī)構(gòu)進(jìn)行側(cè)向分型與抽芯，斜滑塊抽芯機(jī)構(gòu)的模具俗稱膠杯模，其特點(diǎn)是利用拉鉤的拉力和彈贊的推力驅(qū)動(dòng)斜滑塊作斜向運(yùn)動(dòng).在塑件被推出脫模的同時(shí)由斜滑塊完成側(cè)向分型與抽芯動(dòng)作。斜滑塊抽芯機(jī)構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置

塑料扁平外殼翹曲變形的現(xiàn)象和原因

注塑加工廠在注塑生產(chǎn)外殼時(shí)，冷卻是一個(gè)特殊的過程，外殼兩端的冷卻速度會(huì)比中心區(qū)域的冷卻速度快一點(diǎn)，而接近外殼中心處的離形腔的冷卻速度是最慢的。因此，在熱量釋放中，塑料模具的離形腔是最慢的，兩端材料雖然已經(jīng)固化，但隨著外殼中心處熔體的冷卻，外殼整體的收縮還會(huì)繼續(xù)存在。又由于尖

注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案

塑料制品廠在注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過程中重量尺寸的變化超過了塑料模具、注塑機(jī)、塑料組合的生產(chǎn)能力?？赡艹霈F(xiàn)問題的原因缺陷：輸入射料缸內(nèi)的塑料不均。射料缸溫度或波動(dòng)的范圍太大。注塑機(jī)容量太小。注塑壓力不穩(wěn)定。.螺桿復(fù)位不穩(wěn)定。運(yùn)

塑料產(chǎn)品填充不足缺陷解釋

塑料加工時(shí)塑料制品填充不足(缺料、短射)是指熔融塑料在注射時(shí)，未完全填充滿模具型腔內(nèi)某個(gè)角落，即產(chǎn)品未填充完整、缺少一部分的狀態(tài)。材料流動(dòng)末端出現(xiàn)部分不完整現(xiàn)象或一模出多穴產(chǎn) 品中有一部分填充不滿，特別是薄壁區(qū)、薄筋位、深筋位或流動(dòng)路徑的末端區(qū)域。填充不足這種缺陷在大尺寸產(chǎn)品

塑料制品在注塑中收縮率的注意事項(xiàng)有哪些？

塑料制品的收縮率 熱塑性塑料成型收縮的形式及計(jì)算如前所述，影響熱塑性塑料成型收縮的因素如下：(1)塑料品種熱塑性塑料成型過程中由于還存在結(jié)晶化形起的體積變化，內(nèi)應(yīng)力強(qiáng)，凍結(jié)在塑件內(nèi)的殘余應(yīng)力大，分子取向性強(qiáng)等因素，因此與熱固性塑料相比則收縮率較大，收縮率范圍寬、方向性明
